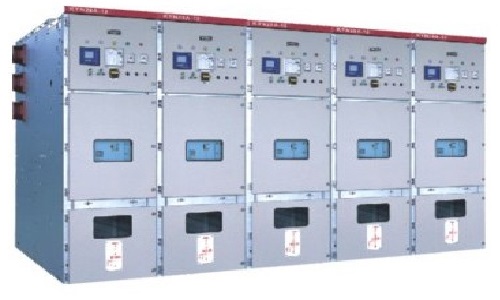

KYN28A-12(GZS1)型戶內交流金屬鎧裝移出式開關設備

KYN28A-12(GZS1)型戶內交流金屬鎧裝移出式開關設備(以下簡稱“開關設備”)，它適用于三相交流50Hz電力系統，用于接受和分配電能并對電路實行控制，保護及監測。
本產品符合標準：GB3906《3-35kV交流金屬封閉開關設備》，GB/T11022《高壓開關設備和控制設備標準的共用技術要求》，IEC60298《額定電壓lkV以上50kV及以下交流金屬封閉開關設備和控制設備》，DL/T404《戶內交流高壓開關柜訂貨技術條件》。
使用條件
a.周圍空氣溫度：最高溫度+40℃，最低溫度-15℃；
b.濕度條件：日平均相對濕度≤95％，日平均蒸氣壓力不超過2.2kPa；月平均相對濕度≤90％，月平均水蒸氣壓力不超過1.8kPa；
c.海拔高度：1000m及以下；
d.地震烈度：不超過8度；
e.周圍空氣應不受腐蝕性或可燃?xì)怏w，水蒸氣等明顯污染；
f.無經常性的劇烈振動場所；
g.在超過GB3906規定的正常的環境條件下使用時，由用戶和制造廠協商。
結構說明
◆完全金屬鎧裝，組裝式結構，組合方案廣。
◆柜體選用進口的敷鋁鋅鋼板，經數控機床加工，采用多重折邊工藝，用拉鉚螺母，高強度螺栓連接，且精度高、抗腐性、重量輕、強度高、零件通用性強。
◆可配裝ZN63A-12(VSI)系列、VD4系列、EVl2系列、VEP系列等真空斷路器，適用性廣、可靠性高、實現長年免維護。
◆手車設工作、試驗位置，各位置均有定位和顯示裝置，安全可靠。
◆各類手車按模數積木式變化，保證同規格車可自由互換。
◆由專用運載車運送手車，操作輕便、靈活。
◆電纜室可安裝多達9根單芯電纜。
◆高可靠的聯鎖裝置，完全滿足“五防”要求。
◆各高壓室均有泄壓通道，確保人身安全。
◆柜門裝有觀察窗，可觀察室內元件的工作狀態。
◆柜體可根據用戶要求制作成等高或不等高柜。
◆可配裝先進可靠的微機監測控制保護系統。
產品成套性
制造廠供貨時應提供下列文件及附件
a.產品合格證；
b.產品裝箱清單；
c.產品出廠試驗報告；
d.產品使用說明書；
e.排列圖及二次接線圖；
f.中置手車操作搖把，接地開關操作手柄及轉運車。
訂貨須知
a.主電路方案圖編號、單線系統圖、配電室平面布置圖及開關設備的排列配置圖等；
b.開關柜二次原理圖、端子排列圖、若無端子排列圖時按制造廠家端子排列圖排；
c.開關柜內主要電器元件的型號，規格及數量；
d.如開關柜之間或進線柜需要母線橋連接，要提供母線橋的跨距、距地高度等數據；
e.開關柜使用在特殊環境條件時，應在訂貨時詳細說明；
f.其他特殊要求。
